Conectaremos 5 leds a la placa Arduino en los pines 2, 3, 4, 5, 6 conectando una resistencia de 220 Ω antes del led ánodo del led (patilla larga) y todos los cátodos de los leds (patilla corta) se unirán directamente a GND:

Secuencias de leds - 1

Encender leds pares y luego impares.

Secuencias de leds - 2

Encender un led consecutivamente uno detrás de otro de izquierda a derecha (sólo un led encendido). Al llegar al último vuelve a empezar la secuencia.

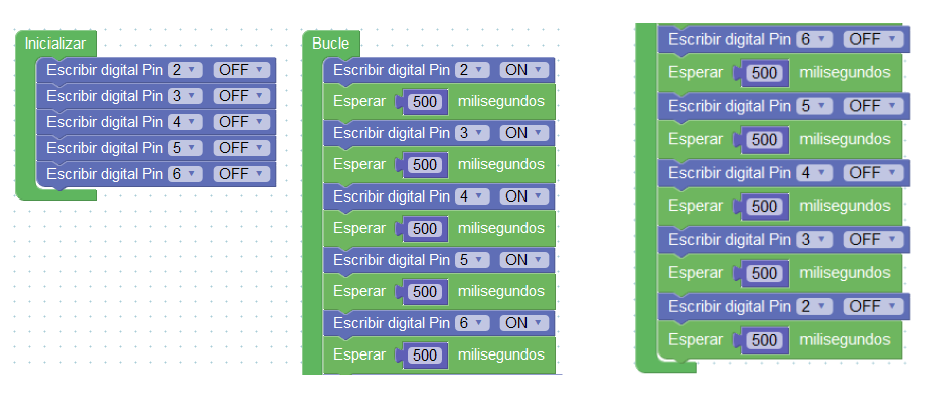

Secuencias de leds - 3

Encender los leds consecutivamente uno detrás de otro de izquierda a derecha hasta encenderse todos, después se van apagando consecutivamente en el orden inverso que se han encendido hasta que se queden todos apagados y vuelve a empezar.

Secuencias de leds - 4

Se ilumina un único led de lado a lado.

Secuencias de leds - 5

Realiza una secuencia de leds que los leds se enciendan de fuera hacia dentro y luego al revés, la velocidad la podremos ajustar simplemente cambiando el valor de una variable.

Secuencias de leds - 6 : LAS FUNCIONES

Repetición de secuencias 1+2+3:

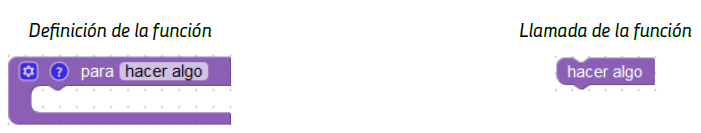

Las funciones nos permite agrupar bloques bajo un nombre y poder ejecutar todo el bloque simplemente añadiendo el bloque de llamada de la función.

Crea una función “apagar todo” para iniciar apagar todos los leds, otra función para la “secuencia 1”, otra para la “secuencia 2” y otra para la “secuencia 3”. En el bucle principal ejecuta 3 veces la secuencia 1, 4 veces la secuencia 2 y 5 veces la secuencia 3 de forma continua.

Secuencias de leds

Tarea

Secuencias de leds - 6 : LAS FUNCIONES

Tarea
