Cuando conectamos varias resistencias en paralelo obtenemos una resistencia equivalente cuyo valor NO es la suma de los valores de cada una de ellas, si no que se calcula mediante la siguiente expresión:
La corriente que suministra la pila se reparte por cada resistencia.
IT = I1 + I2 + I3
El voltaje de la pila es el mismo en las diferentes resistencias.
VT= V1 = V2 = V3
SIMULACIÓN
Vamos a utilizar el programa Crocodile Clip para simular el siguiente circuito

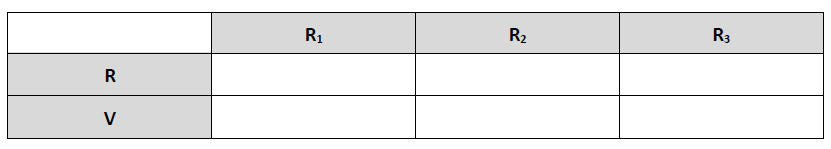

Conecta los voltímetros como se indica en la figura y anota las medidas de la tensión en la tabla.
CUESTIONES
1. Con los datos obtenidos en el primer circuito, verifica que se cumple la siguiente afirmación:
1/Req =1/R1 +1/R2+1/R3
2. Con los datos obtenidos en el segundo circuito verifica que se cumple la siguiente afirmación:
VT = V1 = V2 = V3 =
3. Calcula la intensidad que suministra la pila mediante la ley de ohm
IT = VT / Req
4. Conecta en el programa de simulación un amperímetro en serie con la pila para comprobar si el resultado es el mismo. Copia el circuito simulado en cocodrile y pégalo aquí
Compara los valores obtenidos mediante la fórmula de la ley de ohm y el amperímetro
Contesta : ¿Son iguales?
Ahora vamos a calcular mediante la ley de ohm la intensidad que circula por cada resistencia
I1 = V1/R1; I2 = V2/R2.......etc
De igual manera conectamos un amperímetro en serie con cada resistencia y vemos lo que marca
Compara los valores y explica si coinciden o no
MONTAJE
Coge una placa protoboard.
1. Realiza el montaje real teniendo en cuenta lo siguiente:
Conecta primero los componentes y después realiza las conexiones con los cables. Lo último en conectar es la pila.
2. Utilizando el polímetro en las funciones de voltímetro y óhmetro, toma las medidas reales y anótalas en la tabla. Recuerda que el voltímetro y se conecta siempre en paralelo. Para averiguar el valor real de las resistencias debes medir su valor fuera del circuito con el polímetro en función óhmetro
CUESTIONES
1. Con los datos obtenidos en el primer circuito, verifica que se cumple la siguiente afirmación:
1/Req = 1/R1 +1/R2+1/R3 =
2. Con los datos obtenidos en el segundo circuito verifica que se cumple la siguiente afirmación:
VT = V1 = V2 = V3 =
3. Calcula la intensidad REAL que suministra la pila mediante la ley de ohm
IT = VT / Req
Compara este valor obtenido con lo que salía en la simulación. ¿Coincide?
