SIMULACIÓN
Vamos a utilizar el programa Crocodile Clips haciendo clic en su icono :
Simula el siguiente circuito:
Conecta en el circuito tres voltímetros en paralelo con las resistencias y anota en la tabla la tensión o diferencia de potencial que hay en cada caso.
CUESTIONES
1. Con los datos obtenidos en el primer circuito, verifica que se cumple la siguiente afirmación:
Req = R1 + R2 + R3 =
2. Con los datos obtenidos en el segundo circuito verifica que se cumple la siguiente afirmación:
VT = V1 + V2 + V3 =
3. Calcula la intensidad que suministra la pila mediante la ley de ohm
IT = VT / Req
4. Conecta en el programa de simulación un amperímetro en serie con la pila para comprobar si el resultado es el mismo. Copia el circuito simulado en cocodrile y pégalo a continuación
MONTAJE
Coge una placa protoboard.
1. Realiza el montaje real teniendo en cuenta lo siguiente:
- Conecta primero los componentes y después realiza las conexiones con los cables. Lo último en conectar es la pila.
2. Utilizando el polímetro en las funciones de voltímetro y óhmetro, toma las medidas reales y anótalas en la tabla.
- Recuerda que el voltímetro y se conecta siempre en paralelo. Para averiguar el valor real de las resistencias debes medir su valor fuera del circuito con el polímetro en función óhmetro
CUESTIONES
1. Con los datos obtenidos en el primer circuito, verifica que se cumple la siguiente afirmación:
Req = R1 + R2 + R3 =
2. Con los datos obtenidos en el segundo circuito verifica que se cumple la siguiente afirmación:
VT = V1 + V2 + V3 =
3. Calcula la intensidad REAL que suministra la pila mediante la ley de ohm
IT = VT / Req
RESUMEN
Realiza una tabla en la que aparezcan los valores teóricos de la simulación con los valores reales del montaje
AMPLIACIÓN
Calcular la potencia que disipan, en forma de calor, cada una de las resistencias. Utiliza la siguiente fórmula: P = I2 x R.
El resultado es en vatios (w)

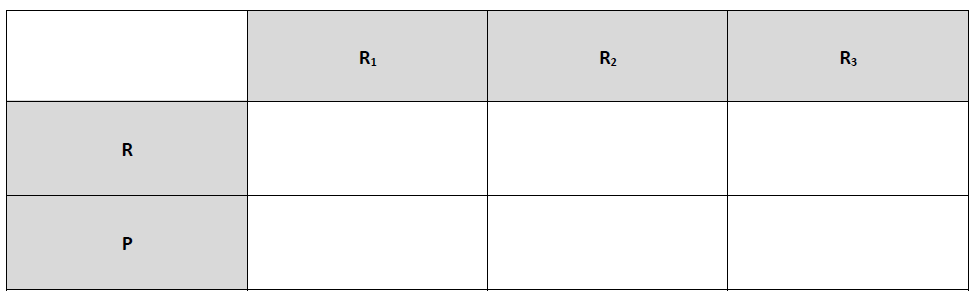

Completa la siguiente tabla:
